当产品兼容CC-Link IE TSN时...... 不仅能确保多厂商产品所独有的系统灵活性，也确保了产品有望在全球范围内具有竞争力。
为快速可靠地开发CC-Link IE TSN兼容产品，三菱电机在各个方面提供支持，其中就包括提供开发工具。
开发站 / 认证类别
开发方法

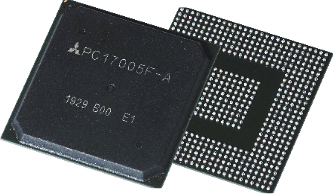

专用通信LSI用于开发CC-Link IE TSN主站/本地站 CP610
本产品为一款通信LSI，即使不清楚具体协议内容，也可通过该通信LSI执行循环传输或瞬时传输进行设备的开发。CP610采用软件控制。

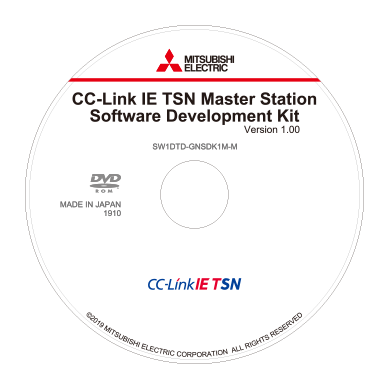

CC-Link IE TSN主站软件开发套件
SW1DTD-GNSDK1M (源代码包版本号)
SW1DTD-GNSDK2M (库版本号)
该方法采用软件协议栈进行主站的开发。
在开发CC-Link IE TSN兼容设备时，无需改变与通用以太网相兼容的设备硬件。
开发方法的特点与优点
专用通信LSI用于开发CC-Link IE TSN主站/本地站 CP610
无需执行协议，便可进行CC-Link IE TSN
主站/本地站的开发。
可以根据客户具体硬件规格和应用程序来定制可用的示例代码。
微处理器和操作系统可自由选择。
可采用源代码开发工具套件所包含的CC-Link IE TSN配置工具，进行CC-Link IE TSN主站/本地站的参数设置和诊断。
源代码开发套件: 一个用于开发CC-Link IE TSN 主站/本地站的程序包。在三菱电机FA网站可下载到该源代码开发套件。
还有一个设备套件，其中包括一套CP610和一个带源代码的闪速存储器。

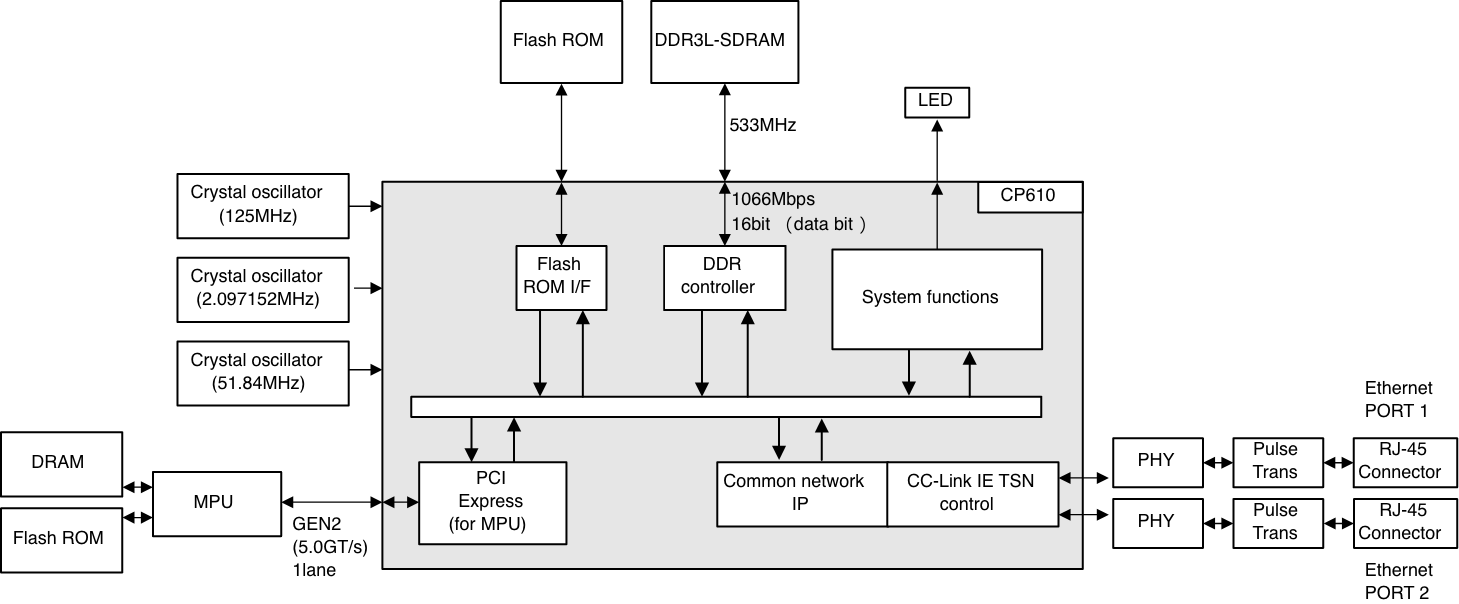

- 方框图
CC-Link IE TSN主站软件开发套件
SW1DTD-GNSDK1M/SW1DTD-GNSDK2M
-

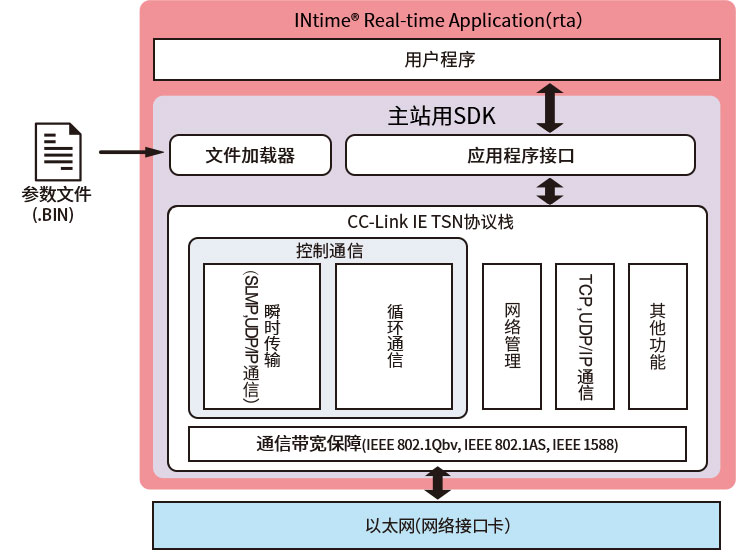

可在PC上运行的软件通信协议栈。
无论是高性能PC还是低端PC，均可构建各类系统。 -
CANopen® 标准的API。
CANopen® 兼容产品开发经验的客户可以更简单地开发CC-Link IE TSN兼容设备。 -
客户可对附带源代码版本进行自定义。
可转移到扩展功能或不同开发环境中。附带库的版本可以更低的成本构建系统。
通信规格一览
软件配置
开发站 / 认证类别
开发方法
GbE-PHY内置通信LSI用于开发CC-Link IE TSN远程站(CP620)
将CC-Link IE TSN通信用ASIC、MPU及GbE-PHY一体化之后的LSI。
无需受通信协议限制，可开发能够进行循环传输和瞬时传输的设备。

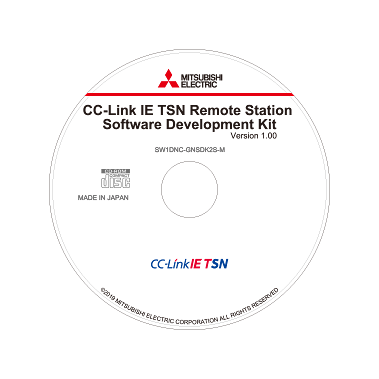

CC-Link IE TSN远程站用软件开发工具包
SW1DNC-GNSDK1S-M/SW1DNC-GNSDK2S-M
该方法为使用软件通信协议栈来开发远程站。
开发CC-Link IE TSN兼容设备时无需更改兼容通用以太网的设备硬件。
开发方法的特点与优点
远程站用 GbE-PHY内置通信LSI CP620
-
已实现GbE-PHY一体化，设计通信电路更加简单。
减少了CPU或GbE-PHY周边的部件及电路，可实现开发基板的小型化。 - 可根据客户的硬件规格及应用程序，提供可自定义的示例代码。
-
搭载了H/W-RTOS，可减轻CPU负荷，实现开发设备的低耗能。
- 方框图
CC-Link IE
TSN远程站用软件开发工具包
SW1DNC-GNSDK1S-M/SW1DNC-GNSDK2S-M
- 因软件通信协议栈运行所需的资源非常少，所以可以在低端设备的微控制器上运行。
- 提供全部源代码，已备好API和wrapper层，可以更简单地移植到客户的开发环境中。
- 具备日志功能，可跟踪客户调试时通信协议栈内的错误及其处理情况。
- 推荐开发环境
