株式会社Macnica
业界首创,支持CC-Link IE Field的FPGA用IP
为Intel®公司的FPGA开发,相当于CC-Link IE Field智能设备站专用的CP220,支持循环通讯和瞬时通讯,专用于CC-Link IE Field的通信,可最大程度减轻CPU负载。
配备相当于CP220的功能
- 配备相当于三菱电机生产的专用通信LSI(CP220)的功能
- 智能设备站用途
- 支持循环通讯和瞬时通讯
- RX/RY=每个2048位,RWr/RWw=每个1024字
- Intel®的软核CPU Nios®Ⅱ以减轻CPU负载
IP核心资源(ALT-CLIEFA-USOC)
- 支持低价FPGA Cyclone® VE
- 逻辑单元:37,000LEs
- 内部RAM :1,400,000位
- DSP块:4块
- PLL:4个

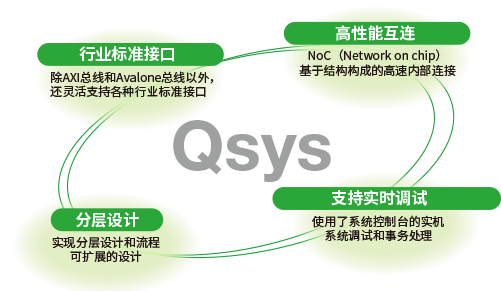

- 通过intel®公司的系统集成工具Qsys,控制与Avalon®-MM相连的Nios®Ⅱ
充分利用FPGA的优点
- 可将现有的FPGA设计和相当于CP220的IP核心安装在相同FPGA中
- 可通过使用了Quartus® Prime的传统FPGA设计方法进行设计
- 将CPLD用作外部安全芯片以保护IP核心
开发环境
-

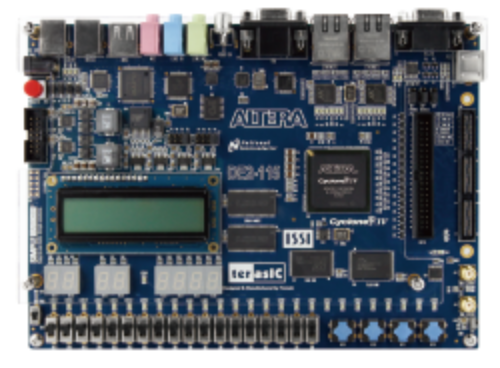

将Industrial Network Kit(INK)用作开发板
(与IP核心分开购买) - 加密IP核心数据
- IP核心用户手册
- 用户手册
- 样本设计
