网络技术

CC-Link

CC-Link获得SEMI认证
开放式现场网络为全球标准


CC-Link这种高速现场网络能够同时处理控制和信息数据。CC-Link的通信速度高达10Mbps,10Mbps时最大传输距离可达100m,并可连接64个站。

高速和高度可靠的输入-输出响应

除了高达10Mbps的运行速度外,CC-Link还具有极高的可靠性。由于CC-Link的I/O响应可预测且保持不变,因此系统设计者可提供可靠的实时控制。

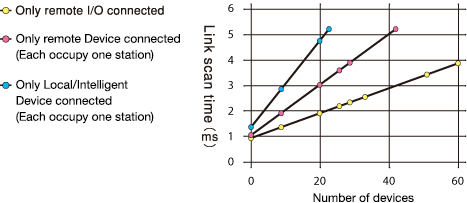

链接扫描时间(通信速度高达10Mbps)

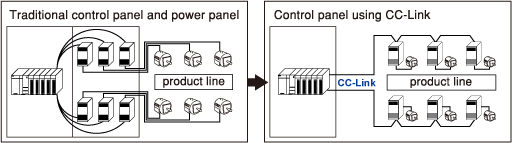

通过减少配线,提高效率

CC-Link能够显著降低现今复杂生产线所需的控制和电源线路数量。CC-Link能够降低配线和安装成本,极大减轻配线所需的工作量,大幅提高维修操作。

CC-Link可兼容多种品牌产品

CLPA提供的“内存映射配置文件”为每种产品类型定义了数据。定义包括控制信号和数据分布(编址)。供应商可开发CC-Link兼容产品,以匹配该“配置文件”。用户无需更换连接器或控制程序,照样可以更换不同品牌的产品。

内存映射配置文件

便于延长传输距离

通信速度设为10Mbps时,总电缆最长可达100m。网络速度设为156kbps时,该长度可延长至1.2km。电缆中继器和光纤中继线还可继续延长传输距离。CC-Link支持大规模应用程序,可降低配线和设备安装的工作量。

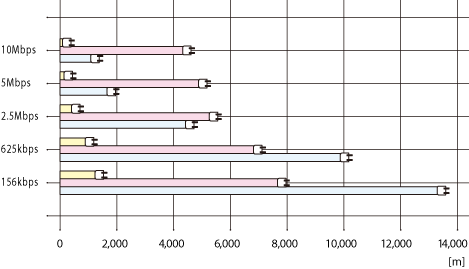

CC-Link传输距离

CC-Link的RAS功能可实现高度可靠性。

RAS(可靠性、有效性、可维护性)功能是CC-Link的另一特性。备用主站、从站脱离、自动上线、测试和监控等功能不仅提供了一个可信赖的网络系统,还能帮助用户在最短时间内恢复网络系统。

备用主站功能

在CC-Link网络中,主站无法运行时,备用主站能够起到控制网络通信的作用。

从站脱离功能

其中一个从站停止通信时,CC-Link仍允许其他站继续通信。

自动上线功能

故障修复后,CC-Link会自动将断线站点重新上线,保证完整的网络运行状态。

测试和监控功能

这一功能能够监控数据链路状态,并实施一系列的硬件和电路测试。

CC-Link版本说明

Ver.1 CC-Link初始坂本
Ver.1.10 该版本考虑到方便性,允许电缆长度达到20cm以上。这一规格变化会影响网络设备和网络电缆。
Ver.2.0(V2) 该版本将系统内和每站的数据通信容量提高了8倍。

CC-Link电缆版本
电缆护套上标有Ver.1.10,说明该电缆为Ver.1.10的兼容电缆。

使用说明

建议Ver.1.10电缆和Ver.1.10或V2的产品搭配使用

如果整个系统内含有Ver.1.10或Ver.2.0的产品,且使用Ver.1.10的电缆,则每个站间的所需电缆长度为20cm以上。
不同品牌的电缆可在同一个系统内使用。
(查看 CC-Link Ver.1.10的规格说明,确定站间电缆长度和总电缆最大延长长度。)

如果系统使用的是Ver.1.00设备和/或Ver.1.00电缆,则按照CC-Link Ver.1.00的规格说明确定站间电缆长度和总电缆最大延长长度。

配置

使用各合作生产商的产品,灵活构建生产线。

系统应用

  • CC-Link 应用案例新窗口
  • CC-Link 安全系统应用新窗口
  • 系统应用:CC-Link和CC-Link/LT相结合新窗口
  • 楼宇自动化系统新窗口

什么是CC-Link Ver.2.00

点击此处查看CC-Link规格
