CC-Link V1.10/V2规格表
如果系统整体由V1.10/V2兼容产品组成，则以下网络优势可得以发挥。
- 1.在任何情况下，站间电缆长度最短为20cm。（使用Ver.1.10电缆时）
- 2.提高了电缆长度可调整的灵活度，从而减轻了在配线或设备调试时的工作量。
- 3.逐个安装相邻设备时，电缆方面没有特别要求，用户可以更有效地利用空间。
- 4.不同品牌的电缆可以在同一个系统内使用。如果系统使用的设备站兼容Ver.1.00、Ver.1.10和Ver.2.00，电缆兼容Ver.1.00和Ver.1.10，则可按照CC-Link Ver.1.00的规格说明确定总电缆最大延长长度和站间电缆长度。
| 项目 | 规格 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ver.1.10 | Ver.2.00（V2） | ||||||||||||||||||||
| 控制规格 | 最大链接点数 | 远程I/O (RX, RY) |
各2048点 | 各8192点 | |||||||||||||||||
| 远程 寄存器 (RWr) |
256字 | 2048字 (从站到主站) |
|||||||||||||||||||
| 远程 寄存器 (RWw) |
256字 | 2048字 (主站到从站) |
|||||||||||||||||||
| 扩展循环设置 | - | 1倍设置 | 2倍设置 | 4倍设置 | 8倍设置 | ||||||||||||||||
| 每个单元的最大链接容量 | 占用1个逻辑站 | RX, RY | 各32点 |
各32点 | 各64点 | 各128点 | |||||||||||||||
| RWr,RWw | 各4字 | 各8字 | 各16字 | 各32字 | |||||||||||||||||
| 占用2个站时 | RX, RY | 各64点 | 各96点 | 各192点 | 各384点 | ||||||||||||||||
| RWr,RWw | 各8字 | 各16字 | 各32字 | 各64字 | |||||||||||||||||
| 占用3个站时 | RX, RY | 各96点 | 各160点 | 各320点 | 各640点 | ||||||||||||||||
| RWr,RWw | 各12字 | 各24字 | 各48字 | 各96字 | |||||||||||||||||
| 占用4个站时 | RX, RY | 各128点 | 各224点 |
各448点 |
各896点 |
||||||||||||||||
| RWr,RWw | 各16字 | 各32字 | 各64字 | 各128字 | |||||||||||||||||
| 最大占用逻辑数 | 4站 | ||||||||||||||||||||
| 通信规格 | 通信速度 | 10M/5M/2.5M/625k/156kbps | |||||||||||||||||||
| 通信系统 | 广播-轮询方式 | ||||||||||||||||||||
| 同步系统 | 帧同步系统 | ||||||||||||||||||||
| 编码系统 | NRZI | ||||||||||||||||||||
| 传输路径格式 | 总线方式（基于EIA RS485） | ||||||||||||||||||||
| 传输格式 | HDLC | ||||||||||||||||||||
| 差错控制 | CRC (X16+X12+X5+1) | ||||||||||||||||||||
| 最大连接单元数量 | 64个 | ||||||||||||||||||||
| 从站数量 | 1-64 | ||||||||||||||||||||

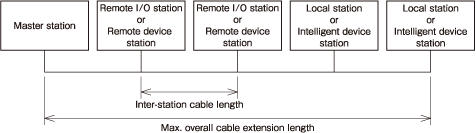

| 总电缆最大延长长度和站间电缆长度 | |||||||||||||||||||||
|
|
|||||||||||||||||||||
| 通信速度 | 站间距离 | 总电缆最大延长长度 |
|---|---|---|
| 156kbps | 20cm以上 | 1200m |
| 625kbps | 900m | |
| 2.5Mbps | 400m | |
| 5Mbps | 160m | |
| 10Mbps | 100m |
如果系统使用的设备站兼容Ver.1.00、Ver.1.10和Ver.2.00，电缆兼容Ver.1.00和Ver.1.10，则可按照CC-Link Ver.1.00的规格说明确定总电缆最大延长长度和站间电缆长度。
CC-Link Ver.1.10电缆
（屏蔽三芯双绞电缆）
*不同品牌的电缆只要是CC-Link Ver.1.10兼容电缆，就可以组合使用。
CC-Link Ver. 1.00规格（与Ver. 1.10的不同点）
CC-Link Ver.1.10和Ver.1.00的规格不同点如下所示2项内容。
- 总电缆最大延长长度和站间电缆长度
- 连接电缆
| 项目 | 规格 | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

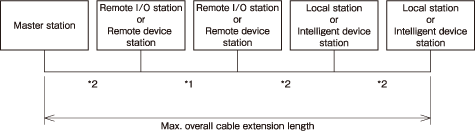

| 总电缆最大延长长度和站间电缆长度 |
|
|||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| 通信速度 | 站间电缆长度 | 电缆的最大总延长 | |
|---|---|---|---|
| *1 | *2 | ||
| 156kbps | 30cm以上 | 1m以上 (A) / 2m以上 (B) |
1200m |
| 625kbps | 600m | ||
| 2.5Mbps | 200m | ||
| 5Mbps | 30cm至59cm* | 110m | |
| 60cm以上 | 150m | ||
| 10Mbps | 30cm至59cm* | 50m | |
| 60cm至99cm* | 80m | ||
| 1m以上 | 100m | ||
- (A):1m以上：系统内只有远程I/O或远程设备站时
- (B):2m以上：系统内只有本地站和智能设备站时
- *远程I/O或远程设备站之间只要有一条电缆长度符合上述范围，就可以采用上述的总电缆最大长度。
CC-Link Ver.1.00，Ver.1.10兼容电缆（三芯屏蔽绞线电缆）
*不同厂家的Ver.1.00电缆不能混用。
关于标识位置，请联系CC-Link Ver.1.10电缆的生产商。
电缆识别
分支通信规格（中继器；无源T型分支）
System configuration
以下描述中未涉及的通信规格应与CC-Link规格一致
T型分支（有源）连接规格
| 项目 | 规格 | 备注 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 通信速度 | 625kbps | 156kbps | 不支持10M/5M/2.5Mbps | ||||||||||||
| 干线最大长度 | 100m | 500m | 终端电阻间的电缆长度。不含分支电缆长度。 | ||||||||||||
| 分支线最大长度 | 8m | 一条分支线的总电缆长度 | |||||||||||||
| 分支线总长度 | 50m | 200m | 所有分支线的总电缆长度 | ||||||||||||
| 和分支线连接的最大单元数 | 6个单元/分支 | 连接单元的总数量视CC-Link规格而定。 | |||||||||||||
| 连接电缆 | CC-Link认证电缆 (e.g.: FANC-SB, CSFV-SLAB, 100ZCLK-SB-20AWGX3C) |
|
|||||||||||||
| T型分支 端子台/连接器 |
|
|
|||||||||||||
| 最大干线长度、T型分支间长度和站间长度 | |||||||||||||||
|
|
|||||||||||||||
| 通信速度 | 最大干线长度 | T型分支间长度 | 远程I/O或远程设备站的站间长度*1 | 主站、本地站、智能设备站和相邻站之间的站间长度。*2 |
|---|---|---|---|---|
| 625kbps | 100m | 无限制 | 30cm以上 | 1m以上（*1）/ 2m以上（*2） |
| 156kbps | 500m |
