PORT工业自动化有限公司
不同版本均提供PORT CC-Link IE TSN协议栈产品。无论是主站还是远程站(软件协议栈)- 大批量还是小批量 - PORT向CC-Link IE TSN技术的每位用户提供了正确的解决方案。
开发站 / 认证类别
开发方法
应用程序赋予你需要 - PORT根据你的需求提供正确的CC-Link IE TSN主站解决方案 - 独立的半导体。
- SDK采用port工业4.0平台GOAL。
- 平台易于移植到客户硬件和操作系统。
- 主站样本平台为NXP LS1028ARDB。
- 通过port设计工具可轻松创建应用程序数据对象(连接装置或CANopen对象)、协议栈配置和设备描述文件。
开发方法的特点与优点
-
可以实现管理主站和控制主站。
- • 管理主站:控制其他从站并管理网络(每个网络只有一个站)。
- • 控制主站:控制其他从站和主站(每个网络一个或多个控制主站)。
- 通过IEEE 802.1AS和IEEE 1588v2支持时间同步(支持E2E和P2P延迟机制)。
-
支持TDMA调度(IEEE 802.1Qbv)的硬件和软件实现。
(软件实现确定性较低,但可支持标准MAC控制器) - 支持从站与其他主站间的控制通信(循环通信)。
-
支持与其他站点的瞬时传输(非循环通信)。
- • 预留瞬时传输:循环通信时隙内的非循环通信。
- • 非预留瞬时传输:标准以太网通信时隙内的非循环通信。
- 支持SLMP(无缝通信协议)进行非循环数据传输。
- 支持多个循环时间。主站可与多个不同循环时间的从站进行控制通信。所有循环时间必须是最小循环时间的倍数。
- 循环启动/停止:停止并重新启动与其他站点的循环传输。
- 可以获得Class B认证。
开发站 / 认证类别
开发方法
应用程序赋予你需要 - PORT根据你的需求提供正确的CC-Link IE TSN远程解决方案 - 独立的半导体。
- SDK采用port工业4.0平台GOAL。
- 平台易于移植到客户硬件和操作系统。
- 远程站样本平台为意法半导体的NUCLEO-F429ZI。
- 通过port设计工具可轻松创建应用程序数据对象(连接装置或CANopen对象)、协议栈配置和设备描述文件。
开发方法的特点与优点
- 可以实现远程从站。
- 通过IEEE 802.1AS和IEEE 1588v2支持时间同步(支持E2E和P2P延迟机制)。
-
支持TDMA调度(IEEE 802.1Qbv)的硬件和软件实现。
(软件实现确定性较低,但可支持标准MAC控制器) - 支持与主站间的控制通信(循环通信)。
-
支持与其他站间的瞬时传输(非循环通信)。
- • 预留瞬时传输:循环通信时隙内的非循环通信。
- • 非预留瞬时传输:标准以太网通信时隙内的非循环通信。
-
支持SLMP(无缝通信协议)进行非循环数据传输。

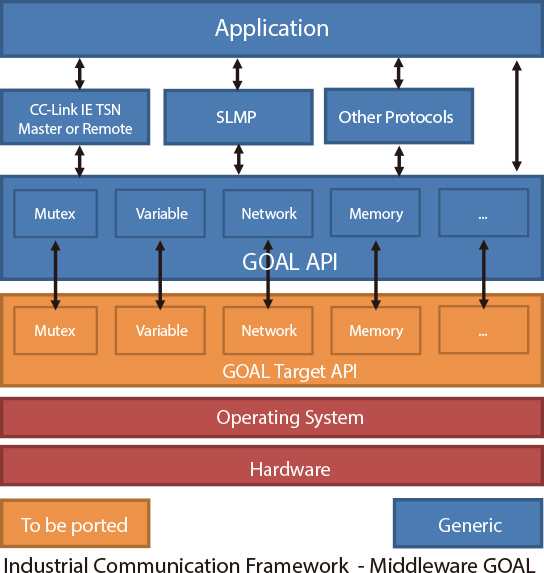

*请参考上边的图表。
