开发支持

CC-Link IE TSN兼容产品开发流程

为您介绍CC-Link IE TSN兼容产品的开发流程

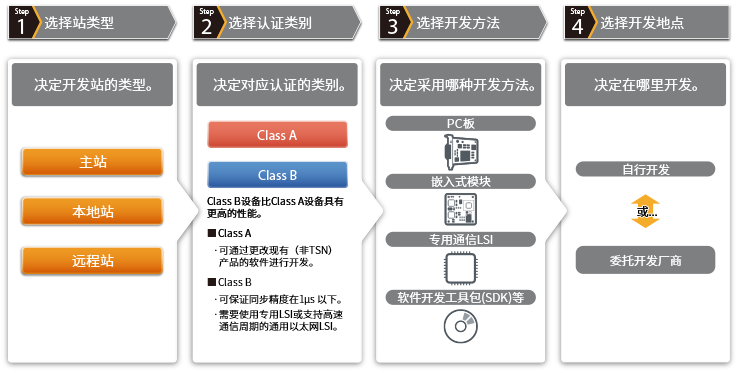

开发前期探讨工作的步骤

*交换机、电缆、连接器等推荐配线备件的开发准备内容有部分不同。

*“SDK”为Software Development Kit的简称。

1.选择站类型

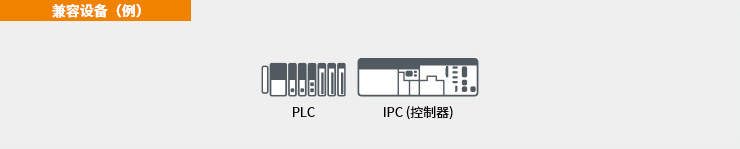

主站

进行管理网络的站。具有控制信息(参数),并通过循环传输和瞬时传输控制从站*及其他主站的站。

*从站:主站以外的总称,如本地站和远程站。

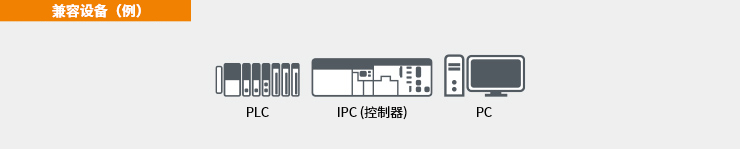

本地站

可与主站及其他本地站进行n:n的循环传输,与其他站进行1: n的循环传输,以及与其他站进行瞬时传输的站。瞬时传输时,同时具有服务器功能和客户端功能。

远程站

可与其他站进行1:n的循环传输和瞬时传输的站。瞬时传输时,同时具有服务器功能和客户端功能。

2.选择认证类别

在CC-Link IE TSN网络中,根据设备(节点)及交换机的功能和性能,设置了认证类别。

认证类别分为A和B,B具有更高的性能。

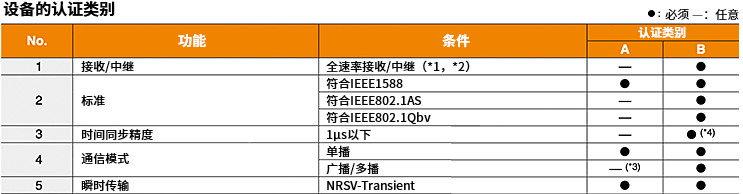

设备

原则上,推荐开发认证Class B的产品,因其使用用途更为广泛。但如果开发仅仅更改现有(TSN不兼容)产品的软件时,可选择认证Class A进行开发。

*11端口:接收,多于2端口:接收和中继

*2如果在100Mbps以上,则不论通信速度

*3本地站必须实现

*4对于保证时间同步精度为1μs的系统,仅由认证Class B的产品组成。

在这种情况下,认证Class A的产品(包括交换机)不得配置在认证Class B的产品之间。

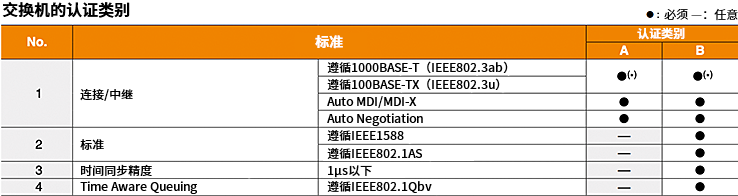

交换机

*至少支持1000BASE或100BASE中的一种,或两者都支持

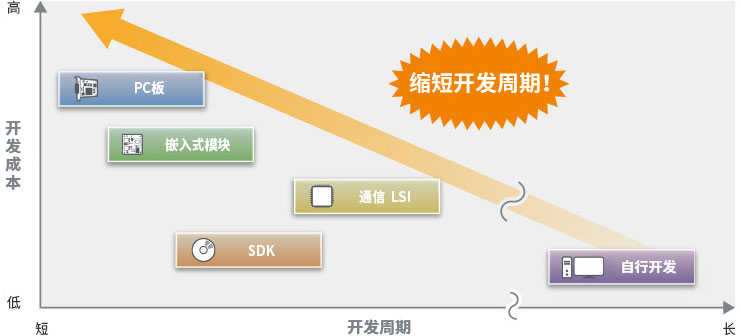

3.选择开发方法

尽早扩充兼容产品阵容

从使用专用ASIC/FPGA实现的高性能设备,到使用软件通信协议栈在通用以太网芯片上实现的低成本设备,可支持多种类型的产品开发。

使用各厂商提供的开发方法进行开发

硬件:使用通信LSI / PC板 / 嵌入式模块来实现

软件:使用SDK来实现

No 产品分类 类型 内容
1 专用通信LSI 硬件 开发商可以自行根据已发布的通信LSI的接口规格将其安装在电路板上,完成对应CC-Link IE TSN的通信。
2 嵌入式模块 硬件 将电路板和嵌入式接口板通过通用总线(16位并行总线等)连接,完成对应CC-Link IE TSN的通信。
3 PC板 硬件 连接到PCI或PCI Express的接口,完成对应CC-Link IE TSN的通信。
4 SDK 软件 将公开的软件集成到支持通用以太网通信的设备中,完成对应CC-Link IE TSN的通信。

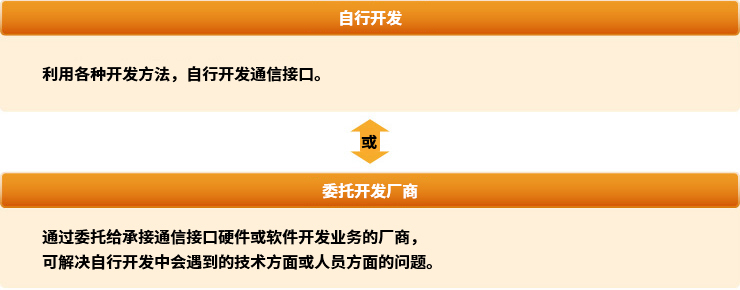

4.选择开发地点

CC-Link IE TSN开发支持工具制造商

提供CC-Link IE TSN开发支持工具的合作伙伴列表





合作伙伴正在考虑开发PC板。

有关详细信息,请查看开发工具介绍

正在考虑开发的合作伙伴如下。
