实战要点

今日C小C带你解锁CC-Link从站上电过程。

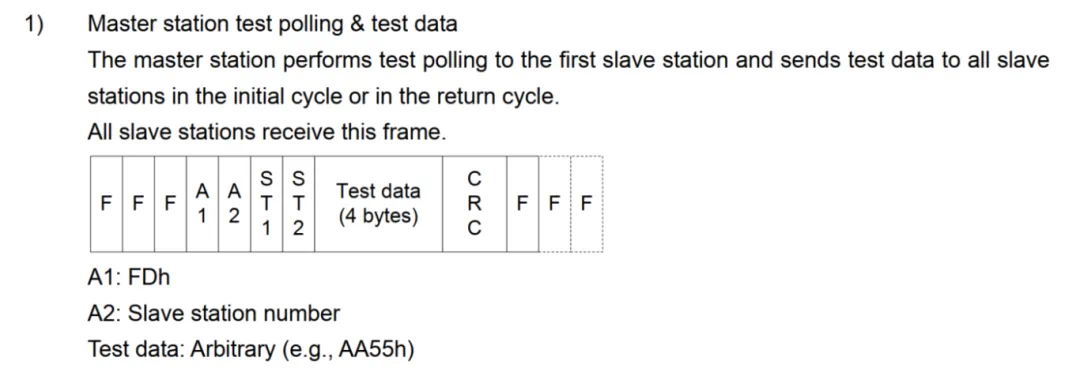

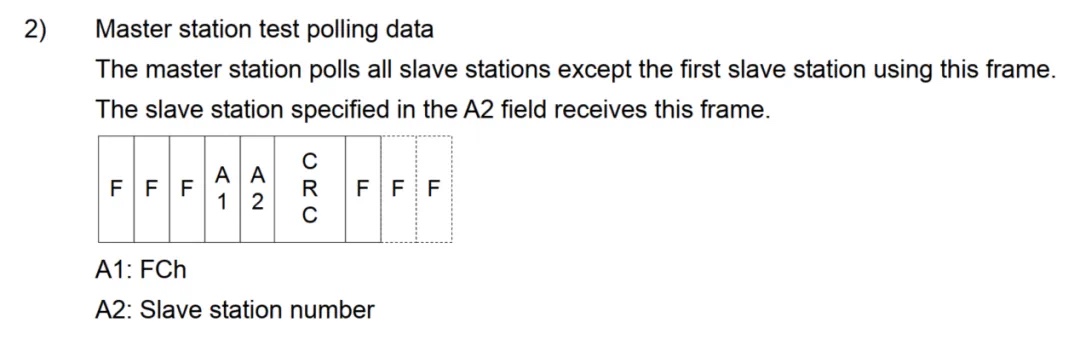

报文格式如下：

       以上报文格式是在从站上电连接过程中使用的报文。通过抓取的报文来实际分析从站上电连接的过程。

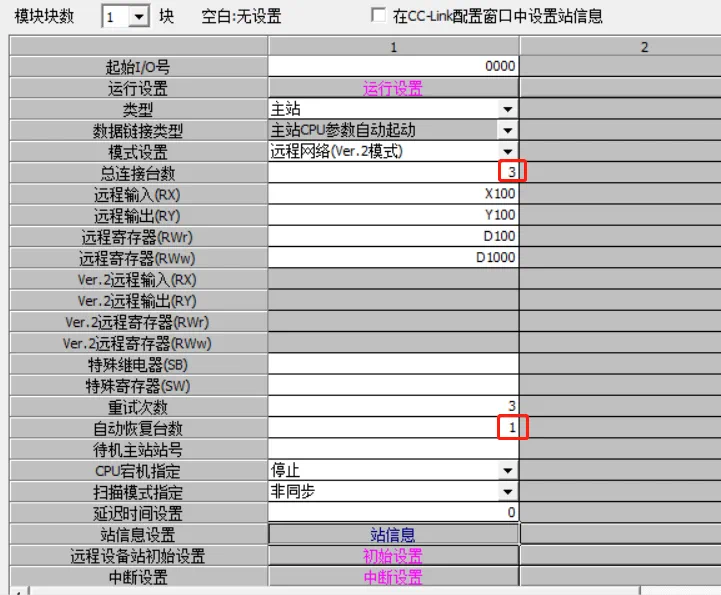

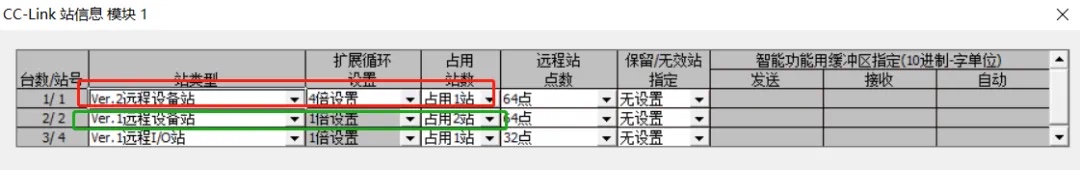

首先，主站的配置如下：

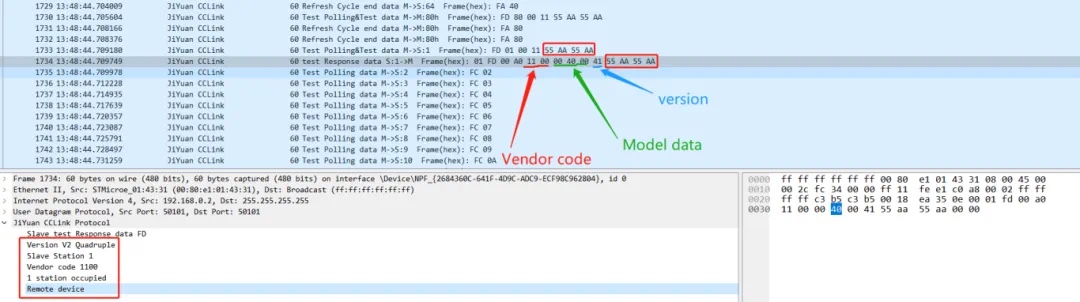

       下图中展示了1号从站（基于北京骥远Xone嵌入式板卡的Ver.2远程设备站，占用1站，4倍循环）的启动过程。1号从站在应答主站的测试轮询中，申明了自己的相关的信息。可以看到主站对1号从站采用了0xFD报文进行请求同时发送测试数据0x55AA55AA。

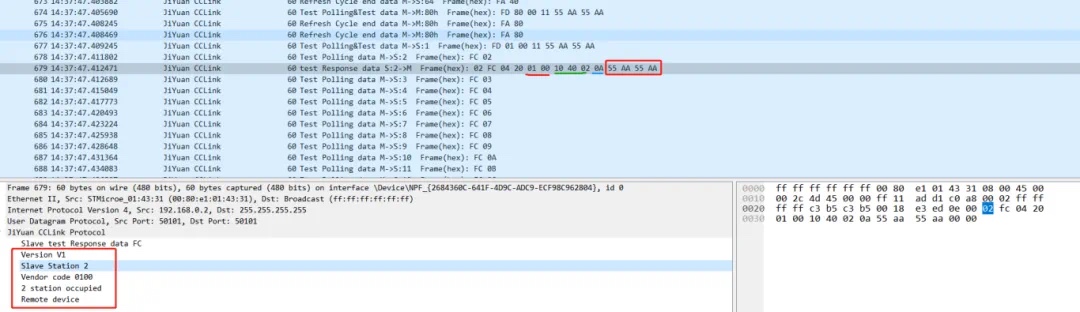

       下图中展示了2号从站（基于MFP3的Ver.1远程设备站，占用2站，1倍循环的启动过程。2号从站在应答主站的测试轮询中，申明了自己的相关的信息。可以看到主站对2号从站采用了0xFC报文进行请求，2号从站返回了主站在广播轮询时发出的测试数据0x55AA55AA。

       从站和主站建立连接后，会进入到数据交换过程，如下图所示，后续C小C将带你了解CC-Link数据交换过程。
